در فرآیند نصب قفلهای دیجیتال، سیمکشی و اتصال کابلهای دیتا حساسترین مرحله به شمار میرود. برخلاف قفلهای سنتی مکانیکی، مغز متفکر و سنسورهای بیومتریک یک دستگیره هوشمند از طریق کابلهای نواری باریک (Flat Flexible Cable یا FFC/FPC) با برد الکترونیکی اصلی در پنل داخلی ارتباط برقرار میکنند. کوچکترین کشیدگی، لهشدگی زیر براکت مهارکننده یا تاخوردگی زاویهدار کابل فلت، میتواند کل سیستم را با از کار افتادن تاچپد، عدم شناسایی اثر انگشت یا اتصال کوتاه مواجه کند.
در این مقاله تخصصی از خانه هوشمند روناش، ساختار استاندارد کابلکشی، شیوه ایمن رد کردن کابل از داخل درب و روشهای اصولی عیبیابی را گامبهگام بررسی میکنیم.
نکته کلیدی: پیش از شروع مراحل اتصال سیمها، پیشنهاد میکنیم برای تسلط کامل بر کلیه مراحل مکانیکی، تراز کردن شفتها و ابزارشناسی، مقاله جامع آموزش نصب دستگیره هوشمند را مطالعه کنید.
۱. ساختار سیمکشی و نقش کابل فلت در دستگیرههای دیجیتال
کابل فلت در قفلهای دیجیتال مجموعهای از رشتهسیمهای بسیار نازک مسی با عایق پلیآمید است که به کانکتورهای ظریف (سوکت) متصل شدهاند. در اکثر قفلهای مدرن، سیمکشی به دو تا سه بخش اصلی تقسیم میشود:
۱.۱ کابل دیتای پنل بیرونی به پنل داخلی
این کابل اصلیترین شریان ارتباطی است و وظیفه انتقال اطلاعات زیر را بر عهده دارد:
- دادههای اسکنر اثر انگشت (خازنی یا نوری)
- پالسهای فشرده شدن کلیدهای صفحه لمسی (Touchpad)
- ارتباط ریدر کارت RFID
- تصویر دوربین چشمی یا سنسور مادون قرمز Face ID (در مدلهای پیشرفته)
۱.۲ کابلهای تغذیه و کنترل موتور زبانه (مورتیس)
مغزی الکترومکانیکی (Mortise) دارای یک سوکت ۲ تا ۴ پین مجزا است. این کابلها جریان برق لازم برای به حرکت درآوردن موتور قفل و همچنین سنسور وضعیت باز/بسته بودن زبانه (Door Sensor) را به برد اصلی منتقل میکنند.

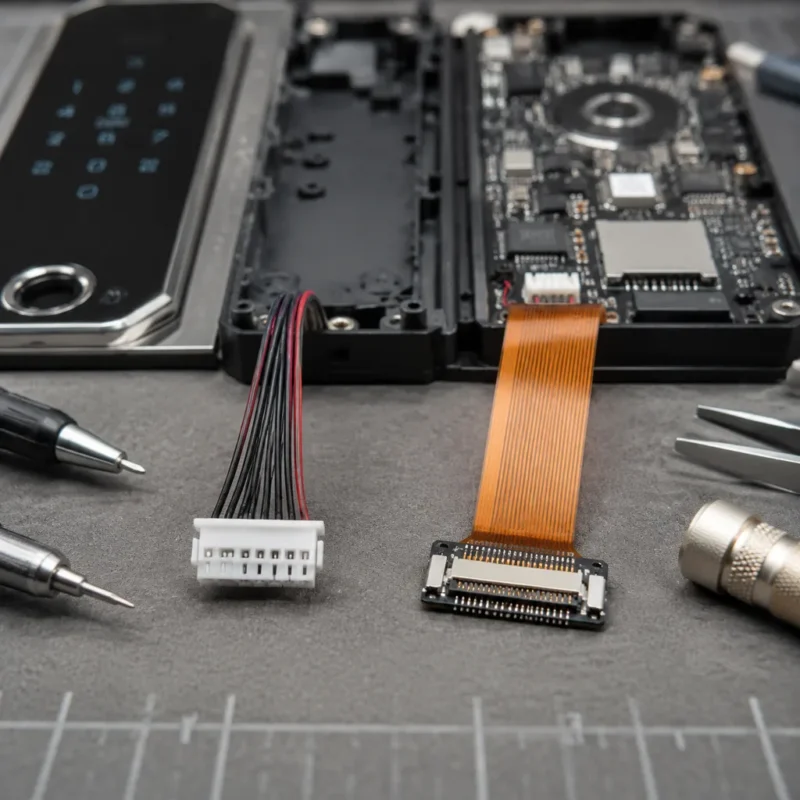

۱.۳ تفاوت سوکتهای قفلهای معمولی با مدلهای فیسآیدی و مانیتوردار
در قفلهای استاندارد، معمولاً یک سوکت تکردیفه ۵ تا ۸ پین برای دیتا و یک سوکت ۲ پین برای موتور وجود دارد. اما در مدلهای دارای مانیتور داخلی، تشخیص چهره سهبعدی و ارتباط وایفای، به دلیل پهنای باند بالاتر انتقال تصاویر و ولتاژ اضافی، از کابلهای فلت پهنتر با کانکتورهای قفلدار میکرو (ZIF Connectors) استفاده میشود که نیازمند دقت دوچندان حین اتصال هستند.
۲. ابزارها و نکات ایمنی پیش از اتصال کابل و سوکتها
پیش از شروع کار، رعایت نکات زیر از بروز خسارتهای پرهزینه به برد الکترونیکی جلوگیری میکند:
- خارج کردن باتریها (الزام قطعی برق): هرگز سوکت کابل فلت را در حالی که باتریها یا منبع تغذیه به پنل متصل هستند جا نزنید. شوک ولتاژ لحظهای میتواند چیپ پردازنده پنل را بسوزاند.
- بررسی مجرای عبور کابل روی درب: داخل سوراخهای متهکاریشده روی درب ضد سرقت یا چوبی را لمس و بررسی کنید. لبههای تیز آهن، پلیسههای فلزی بر جا مانده از دریل یا برجستگیهای زبر چوب، بلافاصله روکش پلاستیکی نازک کابل فلت را زخمی میکنند.
- تخلیه بار الکتریکی ساکن بدن: پیش از دست زدن به پینهای طلایی رنگ کانکتور، بدنه فلزی درب یا یک وسیله فلزی متصل به زمین را لمس کنید تا الکتریسیته ساکن دست به قطعات نیمههادی آسیب نزند.

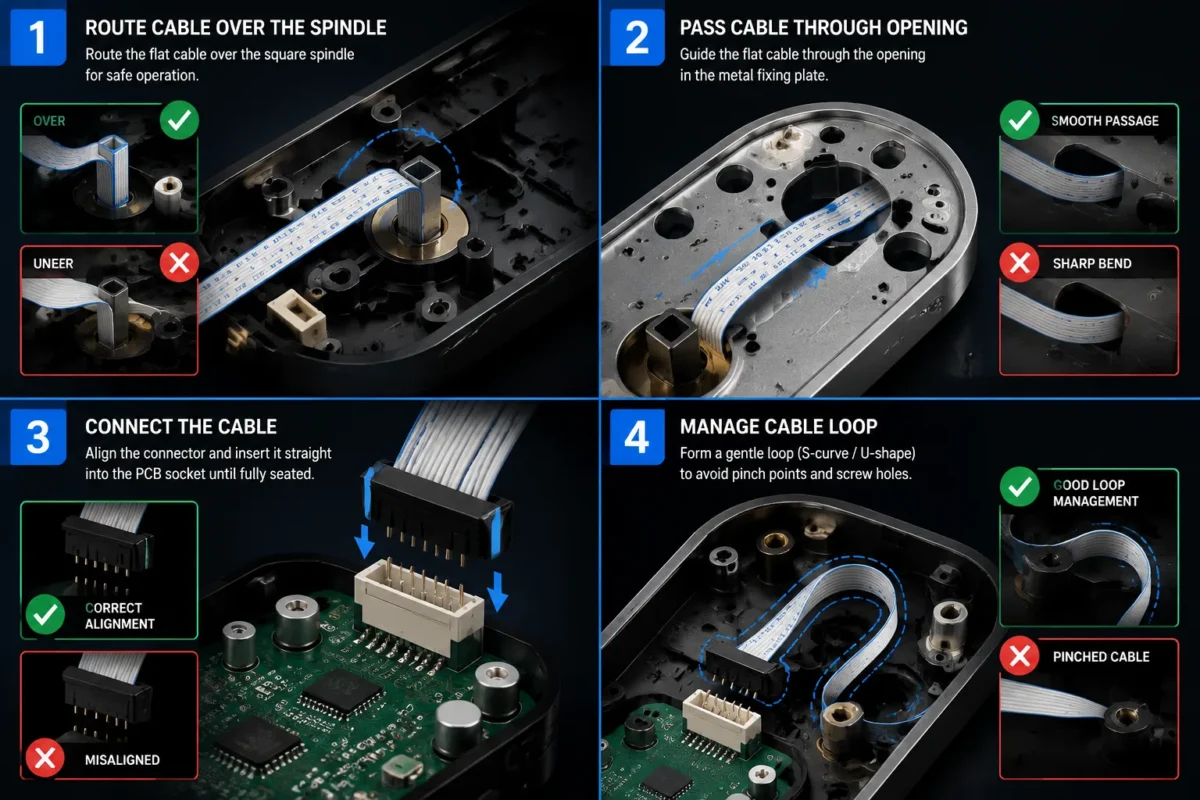

۳. مراحل گامبهگام عبور ایمن و اتصال کابل فلت
برای اتصال بینقص و استاندارد کابلها، این چهار مرحله را با دقت دنبال کنید:
مرحله ۱: عبور کابل از بالای شفت چهارپهلو
هنگام قرار دادن پنل بیرونی روی درب، کابل فلت باید حتماً از بالای میله چهارپهلوی دستگیره (Square Shaft) عبور کند، نه از زیر آن. در صورت عبور کابل از زیر شفت، با هر بار فشردن دستگیره مکانیکی، میله روی سیم ساییده شده و در مدت کوتاهی منجر به قطعی رشتههای برق میشود.
مرحله ۲: عبور کابل از پنجره اختصاصی پلیت فلزی (Fixing Plate)
صفحه پشتی فلزی که روی پنل داخلی درب بسته میشود، دارای برشهای مشخصی است. کابل فلت دیتا و کابل موتور مورتیس را با آرامش و بدون اعمال نیروی کششی از شیار مخصوص عبور دهید.
مرحله ۳: جهتدهی صحیح و جا زدن سوکت در کانکتور برد
کانکتورهای کابل فلت و بردهای قفل هوشمند قطبی هستند؛ یعنی دارای شیار یا خارهای پلاستیکی راهنما (Keyed Connectors) میباشند.
- جهت خارهای سوکت را با شیار کانکتور روی برد تطبیق دهید.
- سوکت را کاملاً عمود و همتراز با سوکت نری نگه دارید.
- با فشار ملایم دو انگشت شست و اشاره، سوکت را تا انتها جا بزنید تا صدای ضعیف چفت شدن شنیده شود.
- هشدار: هرگز برای جا زدن سوکت از نوک پیچگوشتی، فازمتر یا ابزار فلزی استفاده نکنید؛ زیرا شکستن پایهها یا خراش برد غیرقابل جبران خواهد بود.
مرحله ۴: مدیریت فضای اضافی کابل (Cable Management)
طول کابل فلت برای انواع ضخامتهای درب طراحی شده و معمولاً مقداری اضافه کابل وجود دارد. کابل اضافه را هرگز تا نزنید (Zero Sharp Bend). کابل فلت را به صورت یک حلقه نرم (U شکل یا S شکل ملایم) جمع کرده و در فضای خالی پشت کاور پنل داخلی قرار دهید تا زیر محل پیچها قرار نگیرد.
۴. خطاهای رایج هنگام بستن پیچها که باعث قطعی مدار میشود
بیش از ۸۰ درصد خرابیهای اولیه قفلهای دیجیتال پس از نصب، ناشی از اشتباهات لحظه بستن پیچهاست:
- له شدن کابل زیر لبه پلیت فلزی: هنگام سفت کردن پیچهای اتصال دو پنل، کابل بین ورق فولادی پلیت و چوب درب فشرده شده و رشتههای مسی قطع میشوند.
- پیچیده شدن کابل به دور پیچهای مهار: عبور کابل از مجاورت سوراخ پیچهای بلند باعث میشود با چرخش پیچگوشتی، کابل پیچ خورده، بریده یا سوراخ شود.
- درگیری کابل با زبانه چرخان مورتیس: اگر کابل فلت به داخل محفظه مغزی هدایت نشود و رها بماند، با چرخش توپی یا موتور مکانیکی گیر کرده و پاره خواهد شد.
- اعمال فشار برعکس به کانکتور: جا زدن کابل در جهت اشتباه باعث خم شدن پینهای سوزنی داخل کانکتور برد میشود.
۵. جدول راهنمای عیبیابی و نشانههای قطعی یا شل بودن اتصالات کابل
| نشانه و رفتار غیرعادی قفل | علت احتمالی در کابلکشی | اقدام و راهکار اصلاحی |
|---|---|---|
| صفحه کلید بیرونی کلاً تاریک است و واکنشی ندارد | جا نخوردن کامل سوکت اصلی مادر یا قطع شدن رشته تغذیه کابل فلت | خارج کردن باتری، باز کردن پنل داخلی، بررسی اتصال سوکت و تست سلامت سیم |
| صفحه روشن میشود اما اسکنر اثر انگشت عمل نمیکند | قطعی یا آسیب دیدن رشته دیتای بیومتریک در کابل فلت | تعویض کابل فلت پنل بیرونی یا بررسی عدم لهیدگی زیر پلیت |
| قفل بوق ممتد میزند و ارور کالیبراسیون میدهد | اتصال کوتاه رشته منفی/مثبت کابل با بدنه فلزی درب | عایقبندی مجرای عبور کابل با نوار نسوز یا وارنیش حرارتی |
| رمز/کارت تایید میشود اما زبانه از قفل خارج نمیشود | قطع بودن یا اشتباه جا خوردن سوکت اختصاصی موتور مورتیس | بررسی اتصال کانکتور موتور به برد تغذیه پنل داخلی |
۶. تست سلامت مدار و اتصالات پیش از بستن کامل درب
پیش از سفت کردن نهایی پیچها و بستن درب، حتماً «آزمون درب باز (Open-Door Test)» را انجام دهید:
- درب را به صورت نیمهباز نگه دارید.
- باتریها را درون محفظه قرار دهید.
- با پنل لمسی و اسکنر اثر انگشت کار کنید تا از واکنش طبیعی سیستم مطمئن شوید.
- دستگیره را چند بار به بالا و پایین فشار دهید و حرکت روان زبانهها را بدون مقاومت و کشش در کابلها ارزیابی کنید.
- پس از اطمینان از عملکرد صحیح کلیه بخشها، کاور باتری و پیچهای نهایی را محکم کنید.
۷. در صورت پاره شدن یا آسیب دیدن کابل فلت چه باید کرد؟
رشتههای مس داخل کابلهای FPC به قطر چند ده میکرون هستند. بنابراین، لحیمکاری دستی یا چسب زدن سیمهای پارهشده کابل فلت به هیچ عنوان توصیه نمیشود، زیرا مقاومت اهمی مدار تغییر کرده و علاوه بر قطع مجدد، ریسک آسیب به برد اصلی و داغ شدن سوکت را در پی دارد.
در صورت بروز آسیب فیزیکی، بهترین و امنترین راه، تعویض کامل فلت و سوکت فابریک مطابق با مدل قفل است. در صورت نیاز به تأمین کابلهای فلت اورجینال، سوکتهای یدکی یا درخواست مشاوره از متخصصان نصب، میتوانید با بخش پشتیبانی فنی روناش تماس بگیرید.
آیا سیمکشی قفل هوشمند نیاز به تخصص برق ساختمان دارد؟
خیر؛ سیستم سیمکشی قفلهای هوشمند با ولتاژ پایین (DC ۶ تا ۸ ولت) باتری کار میکند و ساختاری سوکتی دارد. رعایت ظرافت، دقت به مسیر عبور کابل و عدم وارد کردن فشار مکانیکی برای اجرای آن کافی است.
چگونه جهت درست سوکت کابل فلت را تشخیص دهیم؟
اکثر سوکتها دارای دو زائده پلاستیکی کوچک در طرفین هستند که تنها از یک سمت اجازه ورود به کانکتور مادگی روی برد را میدهند. هرگز سوکتی را با فشار غیرعادی جا نزنید.
اگر روکش کابل فلت خراش جزئی دید، میتوان از آن استفاده کرد؟
اگر رشتههای مسی داخل کابل قطع نشده و تغییر شکل نداده باشند، میتوانید محل خراشیدگی را با یک لایه نوار چسب کاپتون (عایق حرارتی نازک الکترونیک) عایق کنید تا با بدنه درب اتصال کوتاه نکند.
بهترین روش مهار کردن اضافه طول کابل فلت چیست؟
بهترین شیوه، استفاده از یک بست چسبی کوچک یا هدایت منحنیشکل (حلقه باز) کابل به فضای تعبیهشده در محفظه پنل داخلی است تا کابل تحت فشار خط تا (Fold) قرار نگیرد.
